在破碎製砂行業，石灰石是常見的材料之一，常被用作建築材料，也是許多行業的重要原料。由於其分布廣泛，石灰石破碎製砂線較為常見，時產從幾十噸到數千噸不等。本文將以時產1000t的石灰石骨料線為例，介紹砂石骨料生產線的設備選型、工藝流程、生產線布置、粉塵處理等環節，供大家參考。
1.石灰石的特性和分布
石灰石的主要成分是碳酸鈣（CaCO3），一般比例為2.7（石材比例，非堆積密度），硬度中，磨蝕性低，廣泛分布於我國29個省市。自治區。
其中，陝西省儲量49億噸；其餘為安徽省、廣西自治區、四川（含重慶）省，各儲量34~30億噸；山東、河北、河南、廣東、遼寧、湖南、湖北7個省的儲量為30~20億噸；黑龍江、浙江、江蘇、貴州、江西、雲南、福建、山西、新疆、吉林、內蒙古、青海、甘肅13個省的儲量為20~10億噸；北京、寧夏、海南、西藏、天津5個省的儲量為5~2億噸。
2.石灰石破碎製砂設備選型

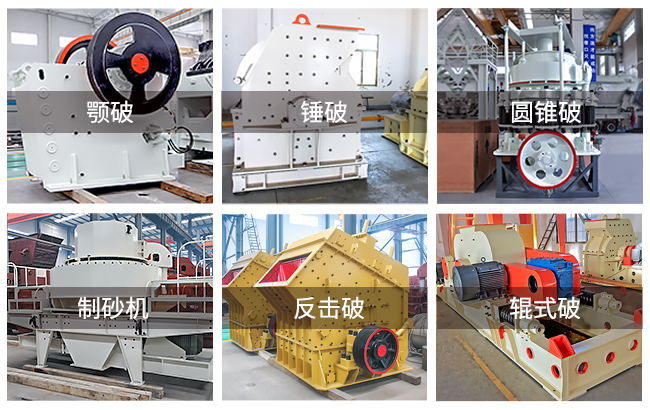

適用於石灰石的破碎機三種:
一是顎式破碎機+反擊式破碎機；
二是顎式破碎機+圓錐破碎機+整形機；
三是錘式破碎機+反擊式破碎機。
為方便後續定量說明，我們以某水泥廠現有石灰石礦山為背景，設計生產線處理能力1000t/h，除土10%，生產成品骨料產品20-31.5mm.18%；10-20mm.25%；5-10mm.17%；0-5mm.25%。
考慮到岩石特性和產品比例要求，選擇顎式破碎機+反擊式破碎機的兩級破碎方案。該組合的主要特點是產品粒度好、石粉含量低、總投資低、能耗低、維護運行成本適中、噪聲和粉塵對環境的影響適中。
主機設備
一次性破碎機為處理能力680~880t/h(排礦口200mm)的顎式破碎機，裝機功率250kW。
二次破碎機為4台處理能力300~350t/h(在排礦口40mm時)的反擊式破碎機，單台裝機功率250kW。
篩分采用二次篩分，一次篩分采用4台3YKR3075圓振動篩，二次篩分采用2台2YKR3075圓振動篩。
骨料儲存采用4個16m鋼板庫，庫下設散裝機運輸。
塊狀物料輸送采用膠帶輸送機和鬥式提升機輸送，粉狀物料采用鏈式輸送機輸送。
3.石灰石骨料加工工藝流程
工藝流程包括以下單元:(1)骨料一次破碎輸送；(2)骨料除土篩分輸送；(3)骨料二次破碎輸送；(4)骨料一次篩分輸送；(5)骨料二次篩分輸送；(6)骨料成品的儲運；(7)粉料輸送和散裝；(8)壓縮空氣站及管網:(9)稱重係統；(10)給水處理單元；(11)電氣自動化係統；(12)備件及維修中心，
4.石料生產線布置
1)利用現場地板高差
生產線布置采用現場地板高差，一次破碎卸料平台地板標高243.60m，骨料一次破碎除土篩分地板標高228.60m，骨料二次破碎、一次篩分、二次篩分及輸送、骨料成品及輸送等單位地板標高217.00m。
2)皮帶機布置
考慮到各單元的維護通道，盡量從最大角度考慮各單元之間的輸送帶，既節省了投資和運營成本，又節省了場地。整個項目僅占地2.1*104㎡。
3)破碎篩分設備布置
破碎機和篩分機布置在混凝土框架上，設置單獨的基礎，減少振動，方便設備維護，減少投資。
考慮到場地有限，一次篩分和二次篩分單元的成品通過提升機輸送到成品倉庫。
在一次破碎和二次破碎之間沒有緩衝堆，而隻有一個430t緩衝倉庫。缺點是當一次破碎故障或礦山原石供應問題時，二次破碎設備不能連續生產；其優點是節省了數百萬的投資和場地。
4)成品骨料的儲存方式
成品骨料主要有四種儲存方式，即混凝土儲存、鋼板儲存、堆放儲存、露天儲存。
由於粉塵汙染嚴重，露天儲存很少使用；與混凝土倉存相比，鋼板庫存具有投資少、工期短的優點，但也存在庫壁磨損時間短、壽命短的缺點；與堆放式儲存相比，鋼板庫存具有除塵效果好、占地麵積小、可實現自動散裝運輸等優點。
綜合考慮到工期、投資成本、環保、自動化程度等因素，本工程成品骨料采用4個16m鋼板庫存放，倉庫下設散裝機運輸。
5.生產現場環境保護
砂石骨料的環境汙染主要來自粉塵汙染、水汙染和噪聲汙染。生產線采用幹燥工藝，基本無水汙染，噪聲汙染問題主要通過設備減振、振動設備進出口軟連接、封閉廠房等措施解決。粉塵汙染是需要解決的主要問題。
1)本工程在一次破碎、二次破碎、一次篩分、二次篩分等產生粉塵的生產單位采用封閉設計，每個粉塵點均設有粉塵管。
2)帶式輸送走廊采用全封閉設計，確保設備在大風大雨天不受影響，不會造成粉塵溢出和水汙染。
3)嚴格控製各生產單位細節設計中設備漏風，在滿足卸料角度的情況下，盡量縮短非標溜管的卸料高度。
4)在二次破碎和二次篩分單元的除塵器下，鏈式輸送機專門輸送粉末，防止除塵器進入生產係統，造成二次粉塵，降低骨料成品中的石粉含量。
5)粉末通過輸送機和提升機儲存在粉末倉庫中，粉末倉庫下設有粉末散裝運輸係統，運輸出廠。粉末倉庫設有100t石粉倉庫，倉庫底部設有運輸係統，通過倉庫頂部除塵器除塵。骨料成品倉庫設有4個4000t鋼板倉庫，倉庫底部設有散裝運輸係統，散裝機通過倉庫頂部除塵器除塵。
6.生產線安全
本項目嚴格按照安全生產規範設計，主要設備布置在機構單元一樓，留有足夠的設備維護空間和淨空要求，平台周圍設有防護欄杆。工廠布置考慮安全通道，設備肘部設置檢查通道，滿足安全生產的淨寬要求。
綜上，該生產線投產後，基本滿足設計方案要求，20-31.5mm、205t/h；10-20mm、325t/h；5-10mm、186t/h；0-5mm、280t/h。由於岩石特性和現場場地的複雜性，破碎設備和組合形式不同，產品方案和市場定位也不同，每個項目都有自己的特點。良好的生產線應滿足產品要求，骨料顆粒良好，針含量滿足要求，生產安全可靠，設備維護方便，節能環保，高度自動化，節約投資。
